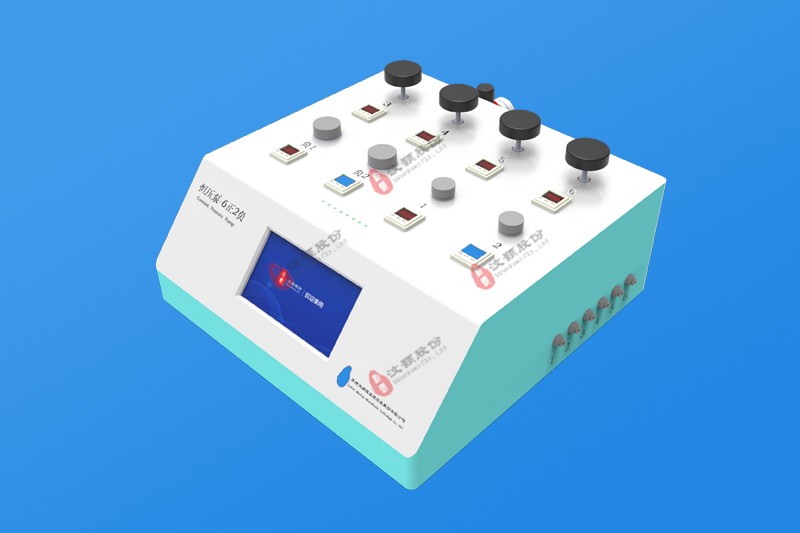

WH-PMPP-62恒压泵6正2负
1. 简介
WH-PMPP-62型恒压泵是汶颢股份自主研发的8通道压力控制系统，该系统主要由6路正压控制通道开关和2路负压控制通道开关组成。系统具有高精度、性能稳定、抗干扰能力强、多压力范围可选等优点，被广泛用于长期可控气体、液体输送领域，适用于微流控芯片进样、化学反应进样以及长时间的药物注射等领域。仪器配有超大触摸式显示屏，操作更为简单方便。
WH-PMPP-62型恒压泵主要通过调压阀用于对气体压力的控制，可以独立控制8个通道的开关以及内部气体的气压，并且通过气体压力控制流体的流量或者流速。
1.1 恒压泵参数
外形尺寸：540×450×230mm；
显示屏：7寸触摸式显示屏；
通道数量：6个正压通道+2个负压通道；
通道控制点：8个；
控制方式：各通道开启和关闭的时间可以单独控制；
循环次数：0~65535次；
时长范围：0.0~6553.5s；
输入气源压力：≤7bar
正压压力范围：10Kpa~0.4Mpa（标准）、0~70Kpa、0~13Kpa；
负压压力范围：-100Kpa~-1Kpa；
正压精度：三组正压范围对应1Kpa、0.3Kpa、0.1Kpa；
负压精度：1Kpa；
每个通道独立压力控制；
按键使用寿命：一百万次左右；
电源：AC220V/50HZ；
温度范围：5~50℃；
湿度范围：20~80%；
重量：23kg。
1.2 图形界面特点
实时压强及电磁阀开关状态的调控与监视；
多通道电磁阀开关程控；
多通道电磁阀步进式程控；
功能程序可自行编辑。
2.
特征图解
注意：如果气压需要大于0.4Mpa，请确保主输入气压足够大的情况下（小于0.7Mpa），调节调压过滤器增大输入气压；一般情况下，调压过滤器设定气压为0.4Mpa；
压力数显表
3. 装箱清单
| 单位 | 数量 | |
| 正负压恒压泵 | 台 | 1 |
| 空气压缩机 | 台 | 1 |
| 无油真空泵 | 台 | 1 |
| 电源线 | 根 | 1 |
| Ø4出气管 | M | 10 |
| Ø6进气管 | M | 3 |
| 质检报告 | 份 | 1 |
| 合格证 | 份 | 1 |
| 保修卡 | 份 | 1 |
| 说明书 | 份 | 1 |
4.可选配件
| 进样瓶支架（2ml，5ml，20ml，60ml） |
| 进样瓶（2ml，5ml，20ml，60ml） |
| Ø0.9，Ø1.6，Ø4（PTFE）进样管 |
5.压力测试数据
| 正压通道 | 第1通道 | 第2通道 | ||||||||||||||||
| 压力设置（KPa） | 10 | 20 | 30 | 50 | 70 | 100 | 200 | 300 | 400 | 10 | 20 | 30 | 50 | 70 | 100 | 200 | 300 | 400 |
| 压力显示（KPa） | 10~11 | 20~21 | 30~31 | 50~51 | 70~71 | 100~101 | 200~201 | 300~301 | 400~401 | 10~11 | 20~21 | 30~31 | 50~51 | 70~71 | 100~101 | 200~201 | 300~301 | 400~401 |
| 检测结果 | 压力范围为10Kpa~0.4Mpa；精度在±1Kpa范围内。 | |||||||||||||||||
| 正压通道 | 第3通道 | 第4通道 | ||||||||||||||||
| 压力设置（KPa） | 0.3 | 0.5 | 1 | 3 | 5 | 10 | 30 | 50 | 70 | 0.3 | 0.5 | 1 | 3 | 5 | 10 | 30 | 50 | 70 |
| 压力显示（KPa） | 0.3~0.4 | 0.4~0.5 | 0.9~1.0 | 2.8~3.0 | 4.9~5.1 | 9.9~10.1 | 29.8~30.1 | 49.9~50.0 | 69.8~70.0 | 0.3~0.4 | 0.4~0.5 | 0.9~1.0 | 2.9~3.0 | 4.9~5.1 | 10.0~10.1 | 30.0~30.1 | 49.9~50.0 | 69.8~70.0 |
| 检测结果 | 压力范围为0~70Kpa；精度在±0.2Kpa内。 | |||||||||||||||||
| 正压通道 | 第5通道 | 第6通道 | ||||||||||||||||
| 压力设置（KPa） | 0.1 | 0.3 | 0.5 | 0.7 | 1 | 3 | 5 | 10 | 13 | 0.1 | 0.3 | 0.5 | 0.7 | 1 | 3 | 5 | 10 | 13 |
| 压力显示（KPa） | 0.1~0.2 | 0.2~0.3 | 0.4~0.5 | 0.6~0.7 | 1.0~1.1 | 3.0~3.1 | 5.0~5.1 | 9.9~10.0 | 12.9~13.0 | 0.1~0.2 | 0.2~0.3 | 0.5 | 0.7 | 1.0~1.1 | 3.0~3.1 | 5.0~5.1 | 10 | 12.9~13.0 |
| 检测结果 | 压力范围为0~13Kpa；精度在±0.1Kpa内 | |||||||||||||||||
| 负压通道 | 负1通道 | 负2通道 | ||||||||||||||||
| 负压设置（KPa） | -85 | -50 | -30 | -10 | -7 | -5 | -3 | -1 | / | -85 | -50 | -30 | -10 | -7 | -5 | -3 | -1 | / |
| 负压显示（KPa） | -84.4 | -49.3 | -29.1 | -9.5 | -7 | -4.9 | -2.9 | -0.9 | / | -84.6 | -49.4 | -29.4 | -9.6 | -7.1 | -4.7 | -3.1 | -0.9 | / |
| 检测结果 | 使用小型无油真空泵，真空范围为-85Kpa~-1Kpa；精度在±1Kpa内 | |||||||||||||||||
5. 6正2负压力泵视频指导
