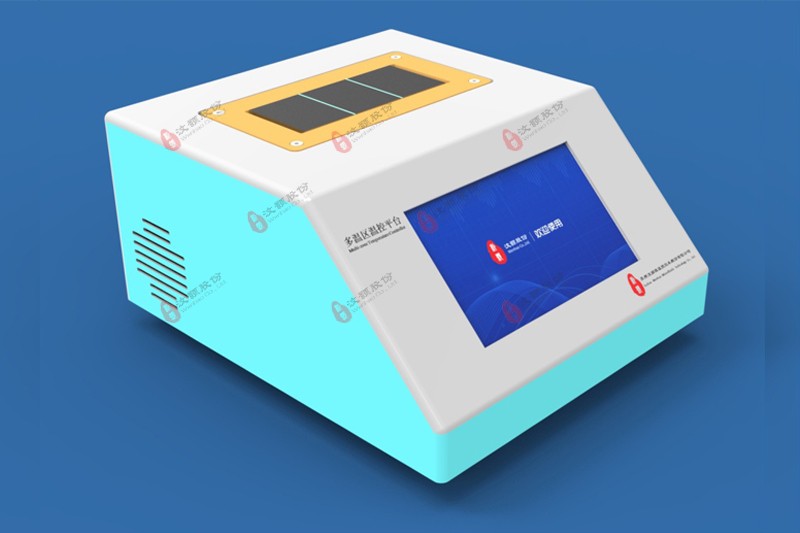

WH-MTC-01 多温区温控平台

1.简介

WH-MTC-01多温区温控平台是汶颢股份自主研发的温度控制设备，该设备操作方便、控温精度高、性能稳定。具有三个独立的温度控制区域，每个区域可设置不同的参数进行独立加热。适用于微流控芯片、孔板、离心管等多种温控研究。

2. 技术参数

外形尺寸：220（L）*190（W）*115（H）mm；

单个加热面规格：30*40mm；

电源：220VAC；

功率：100W

控温精度：±0.5℃；

控温范围：室温~100℃；

操作方式：5寸触摸屏控制

重量：4kg；

3.特征图解

（1）加热块；（2）隔热材料；（3）触摸屏；（4）插座开关。

微流控芯片、孔板、离心管等多温区温度控制设备

4.操作流程

（1）开机：接通电源，打开背面电源开关，触摸屏点亮，进入温度显示界面，多温区温控平台进入待机状态。

（2）设定温度：分别设置左平台、中平台和右平台的温度。根据需要，可对不同的加热区域设置相应的温度。

（3）启动运行：点击右侧对应按钮，当前状态显示为“启动”时开始加热，进入加热状态。

（4）停止加热：点击右侧对应按钮，当前状态显示为“停止”时停止加热，进入降温状态。

微流控芯片、孔板、离心管等多温区温度控制设备

多温区温控平台温度测试数据表：

测试数据	设置温度(℃)	左平台			中平台			右平台
测试数据	设置温度(℃)	显示温度(℃)	实测温度(℃)	升温速率 (℃/min)	显示温度(℃)	实测温度(℃)	升温速率 (℃/min)	显示温度(℃)	实测温度(℃)	升温速率 (℃/min)
1	40	40.0~40.2	39.8	9.5	40.0~40.3	40.5	8.6	40.0~40.3	40.8	8.7
	60	59.9~60.3	59.5	9.1	60.0~60.4	60.8	8	60.0~60.4	60.8	8
	80	80.0~80.3	79.2	7.4	80.0~80.3	80.5	7.1	80.0~80.3	80.8	7.1
	100	99.8~100.3	99.9	6.7	100.0~100.4	100.8	6.7	100.0~100.5	100.9	5.6
2	40	39.9~40.2	40.3	8.2	39.9~40.3	39.1	7.6	39.9~40.2	40	7.8
	60	59.9~60.2	59.8	7.4	59.9~60.2	59.3	7.4	59.9~60.2	59.9	7.1
	80	79.9~80.2	79.5	5	80.0~80.2	79.1	5.2	79.9~80.2	79.9	5.3
	100	99.9~100.3	99.6	4.4	99.9~100.2	99.5	4.5	99.9~100.2	100.6	4.7
3	40	39.9~40.2	39.2	5.3	39.9~40.1	39.0	5.3	39.9~40.2	39.1	5.3
	60	59.9~60.2	58.8	5.0	59.9~60.2	58.8	5.0	59.9~60.2	58.9	5.0
	80	79.8~80.1	79.2	4.2	79.9~80.2	79.0	4.2	79.9~80.2	78.9	4.2
	100	99.8~100.1	99.5	3.3	99.8~100.2	99.4	3.3	99.8~100.1	99.3	3.3
检测标准		温度范围：室温~100℃；控温精度≤±0.5℃；实际温度偏差范围±1℃。
测试结果		显示温度与设定温度在±0.3℃以内，符合“控温精度≤±0.5℃”的技术检验标准；实际温度偏差范围在±1℃内。

温控设备使用场景：PCR扩增，流体温度控制，微流控芯片加热装置，PCR扩增仪,PCR仪
