WH-IND SIC160 碳化硅微反应器

1.WH-IND SIC160碳化硅微反应器产品简介

汶颢自主研发的SIC160碳化硅微反应器采用无压烧结技术，实现了整个模块的整体密封成型，而不是通过螺丝穿孔加密封圈密封的方式密封，提高了密封强度、密封可靠性及耐腐蚀能力，且不会因为重复拆装导致碳化硅反应器的疲劳强度下降导致出现应力开裂的现象。不同于反应烧结碳化硅，汶灏采用的无压烧结工艺成型的碳化硅反应器，不添加10-12%的单质硅，使得碳化硅反应器具有耐腐蚀能力的最高抗力级别，对几乎所有化学品都具有A级抗腐蚀能力，耐腐蚀能力与PTFE相当，且导热系数可达160w/m.k，适用于强腐蚀、强放热、高压力的极端工况，尤其适用于一般玻璃和金属反应器都难以解决及实现的工况，可以用于此等极端工况的小试过程及多套并联的中试过程。

SIC160微通道反应器：导热系数可达160w/m.k

                    适用于高压、强腐蚀、放热量极大的工艺过程

                    可根据用户需求定制不同通量的碳化硅反应器

应用领域：氟化学反应的工艺过程（年化腐蚀性小于0.04mm/年）

          强碱性的工艺过程

          反应热当量超过200Kj/mol的剧烈反应

          高危化学品的小试及中试生产

2.WH-IND SIC160 碳化硅微反应器功能模块介绍

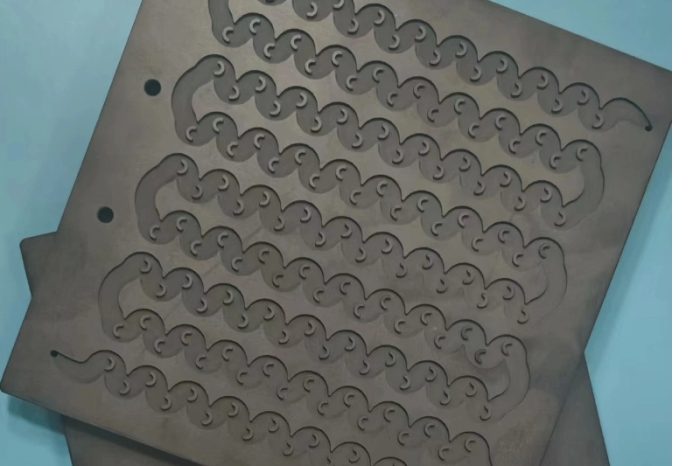

2.1.SIC160结构层

² 外形尺寸：160*160*10

² 年通量：200吨/年

² 材质：碳化硅

² 流道长度：2.5m

² 单板持液量：10mL

² 特征尺寸深度：1000um

² 使用温度：-20℃-200℃；

使用压力：0-30bar

工艺侧使用流量：0-200mL/min；

² 换热侧使用流量:0-10L/min；

² 导热系数:160w/m.k

² 密封成型方式：无压烧结，不含金属垫片及密封圈

2.2.SIC160换热层

²  外形尺寸：210×210×40mm；

²  材质： 6061-T6；

²  接头尺寸：FUNF 1/4” -28；

²  接头材质：PTFE；

²  螺栓尺寸：M8；

²  O-ring：FFKM（3M）；

²  温度范围：-20-220℃；

²  工作压力：0-5Mpa；

²  用途：用于固定SIC160微反应器，使之能承受高压；同时对进入反应器的液体进行换热，为反应液提供高效的传质传热。
