WH-CPS-06 6通道连续注射灌流系统
1、简介
产品类别：循环进样泵细胞灌流系统，立式注射泵，微量进样泵，微量注射泵。
循环进样泵/细胞灌流系统可用于模拟生理条件下的细胞培养，通常在生物芯片或者细胞流动室上操作。
连续注射灌流系统（立式连续微量注射泵）是灌注/抽取型微流体进样设备，包括三款标准产品：
一组：WH-CPS-02 连续注射灌流系统（配备2路注射器）；
二组：WH-CPS-04 连续注射灌流系统（配备4路注射器）；
三组：WH-CPS-06 连续注射灌流系统（配备6路注射器）。
汶颢股份提供更多通道定制服务，如8，10，12个等微流体进样设备！
连续注射灌流系统（WH-CPS-06）是汶颢股份自主研发的高精度流体控制设备，该系统具有精密、稳定、抗干扰能力强等特点，可以广泛应用于微流体驱动控制等相关领域。
该设备含有6组推进模块，每组的切换阀只需外接简单管路，即可实现3个连续通道进行不间断注射液体，并且每一组推进模块均可以不同的速度注射或抽取液体。使用方便，操作简单，可在开机主界面中完成流体控制的参数设置、修改和查看，参数输入过程中可直接从列表中选取注射器的型号与内径，也可手动输入，然后再输入其他参数（流量、流速、时间、输液类型等）即可，工作过程中可随时暂停任务，且可重新设置各项参数并立即执行。
2、技术参数
工作模式：注液、吸液、先注再吸、先吸再注、连续模式
通道数量：6
最大行程：60mm
注射器规格：1mL－10 mL
行程分辨率：0.078um
每微步注射量：0.428 uL（10 mL注射器）
线速度范围：4.68um/min－133mm/min
最大线性推力：20kgf
控制精度：≤±0.5%（行程≥最大行程的 30%时）
设置方式：全触屏设置
显示方式：5寸彩色液晶屏，同屏幕显示多组通道相关参数
重量：15kg
工作电压：220V/50HZ
外形尺寸：410（L）×270（W）×365（H）mm
工作环境：温度 0℃－40 ℃，相对湿度＜80%
3、功能特点
3.1 通道设置
每个通道可分别进行参数设置，也可统一进行“快进”、“快退”、“开始”、“暂停”等操作。
3.2 注射器型号确定
每个通道可放置不同品牌、不同规格的注射器（头部1/4-28UNF外牙，尾部M3内牙）：1）从厂商品牌列表中查找；2）自定义输入注射器的型号与内径值。
3.3 目标参数输入
目标参数：液量、流速、时间。选择输入任意两个参数，另一个参数系统直接得出。
4.图形界面特点
1）注射器规格库的显示，可以根据需要选择相应的类型；
2）各通道当前的运行模式、状态，及各通道之间的延时情况；
3）各通道实时单独操控与所有通道的统一操控。
5.特征图解

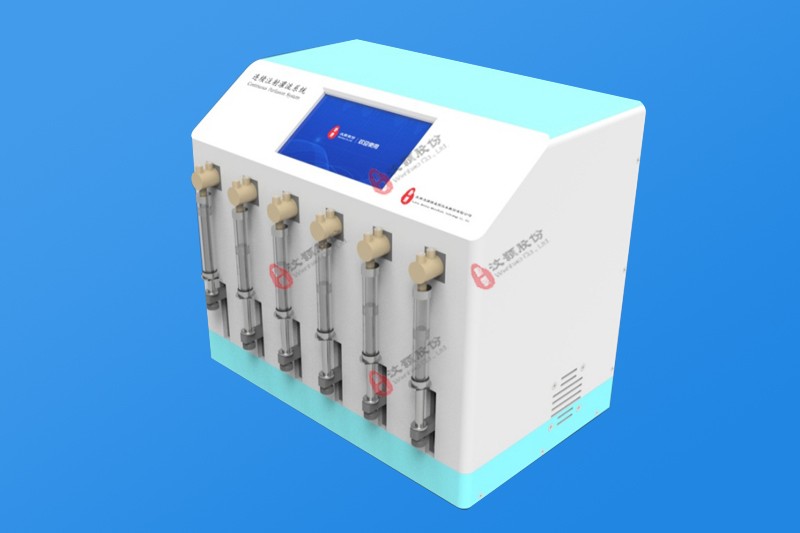

图1：1）操作显示屏；2）切换阀；3）气密进样器；4）推杆；5）紧固旋钮；
图2：屏幕中的注射通道默认从左到右对应第一至第六通道。
6.管路连接
（1）单独运行模式示意图：（2）连续运行模式示意图：
（3）连续模式下连接微流控芯片示意图：
连续注射灌流系统（6通道）准确性测试报告：
| 设定流速 | 测试数据 | 流道# | |||||
| 1# | 2# | 3# | 4# | 5# | 6# | ||
| 10ul/min | 初始质量（g） | 6.7073 | 21.9903 | 6.9674 | 7.057 | 6.8451 | 20.2418 |
| 结束质量（g） | 6.5046 | 21.7914 | 6.8673 | 6.9557 | 6.648 | 20.039 | |
| 总液量（ul） | 202.70 | 198.90 | 100.10 | 101.30 | 197.10 | 202.80 | |
| 测试时间（min） | 20.00 | 20.00 | 10.00 | 10.00 | 20.00 | 20.00 | |
| 测试流速（ul/min） | 10.14 | 9.95 | 10.01 | 10.13 | 9.86 | 10.14 | |
| 相对偏差 | 1.35% | 0.55% | 0.10% | 1.30% | 1.45% | 1.40% | |
| 30ul/min | 初始质量（g） | 7.6412 | 21.816 | 6.772 | 21.075 | 7.1387 | 7.4354 |
| 结束质量（g） | 7.3413 | 21.5197 | 6.4675 | 20.78 | 6.8335 | 7.1387 | |
| 总液量（ul） | 299.90 | 296.30 | 304.50 | 295.00 | 305.20 | 296.70 | |
| 测试时间（min） | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | |
| 测试流速（ul/min） | 29.99 | 29.63 | 30.45 | 29.50 | 30.52 | 29.67 | |
| 相对偏差 | 0.03% | 1.23% | 1.50% | 1.67% | 1.73% | 1.10% | |
| 50ul/min | 初始质量（g） | 7.6997 | 8.1878 | 6.9045 | 16.7758 | 7.9417 | 20.6507 |
| 结束质量（g） | 7.204 | 7.6975 | 6.3945 | 16.2828 | 7.4326 | 20.1605 | |
| 总液量（ul） | 495.70 | 490.30 | 510.00 | 493.00 | 509.10 | 490.20 | |
| 测试时间（min） | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | |
| 测试流速（ul/min） | 49.57 | 49.03 | 51.00 | 49.30 | 50.91 | 49.02 | |
| 相对偏差 | 0.86% | 1.94% | 2.00% | 1.40% | 1.82% | 1.96% | |
| 100ul/min | 初始质量（g） | 7.518 | 17.3643 | 8.024 | 17.7772 | 8.9547 | 21.6644 |
| 结束质量（g） | 6.5033 | 16.3777 | 7.0165 | 16.7756 | 7.96 | 20.6448 | |
| 总液量（ul） | 1014.70 | 986.60 | 1007.50 | 1001.60 | 994.70 | 1019.60 | |
| 测试时间（min） | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | |
| 测试流速（ul/min） | 101.47 | 98.66 | 100.75 | 100.16 | 99.47 | 101.96 | |
| 相对偏差 | 1.47% | 1.34% | 0.75% | 0.16% | 0.53% | 1.96% | |
| 300ul/min | 初始质量（g） | 10.5844 | 20.361 | 9.4698 | 20.7752 | 9.5608 | 9.5544 |
| 结束质量（g） | 7.563 | 17.3596 | 6.4462 | 17.7745 | 6.5319 | 6.564 | |
| 总液量（ul） | 3021.40 | 3001.40 | 3023.60 | 3000.70 | 3028.90 | 2990.40 | |
| 测试时间（min） | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | |
| 测试流速（ul/min） | 302.14 | 300.14 | 302.36 | 300.07 | 302.89 | 299.04 | |
| 相对偏差 | 0.71% | 0.05% | 0.79% | 0.02% | 0.96% | 0.32% | |
| 测试结论 | 相对偏差<2% | ||||||
| 备注 | |||||||
6、产品清单
| 名称 | 单位 | 数量 |
| WH-CPS-06连续注射灌流系统 | 台 | 1 |
| 电源线 | 根 | 1 |
| 注射器 | 个 | 选配 |
| 质检报告 | 份 | 1 |
| 合格证 | 份 | 1 |
| 说明书 | 份 | 1 |
| 保修卡 | 份 | 1 |
