1. 简介

产品类别：循环进样泵细胞灌流系统，立式注射泵，微量进样泵，微量注射泵。

循环进样泵/细胞灌流系统可用于模拟生理条件下的细胞培养，通常在生物芯片或者细胞流动室上操作。

连续注射灌流系统（立式连续微量注射泵）是灌注/抽取型微流体进样设备，包括三款标准产品：

一组：WH-CPS-02 连续注射灌流系统（配备2路注射器）；

二组：WH-CPS-04 连续注射灌流系统（配备4路注射器）；

三组：WH-CPS-06 连续注射灌流系统（配备6路注射器）。

汶颢股份提供更多通道定制服务，如8，10，12个等微流体进样设备！

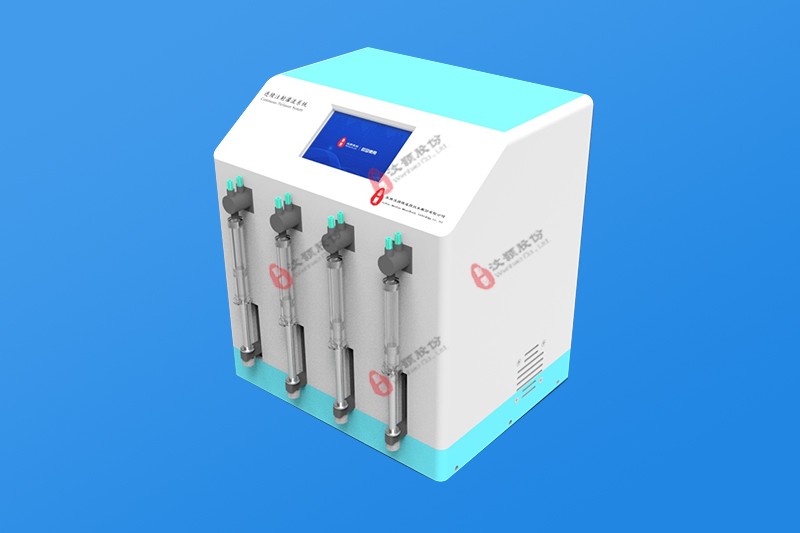

连续注射灌流系统（WH-CPS-04）是汶颢股份自主研发的高精度流体控制设备，该系统具有精密、稳定、抗干扰能力强等特点，可以广泛应用于微流体驱动控制等相关领域。

该设备含有4组推进模块，每组的切换阀只需外接简单管路，即可实现2个连续通道进行不间断注射液体，并且每一组推进模块均可以不同的速度注射或抽取液体。使用方便，操作简单，可在开机主界面中完成流体控制的参数设置、修改和查看，参数输入过程中可直接从列表中选取注射器的型号与内径，也可手动输入，然后再输入其他参数（流量、流速、时间、输液类型等）即可，工作过程中可随时暂停任务，且可重新设置各项参数并立即执行。

2.技术参数

工作模式：吸液、注液、先注后吸、先吸后注、连续模式

通道数量：4

注射器最大行程：60mm

注射器规格：1mL-10 mL

行程分辨率：0.078um

每微步注射量：0.428 uL（10 mL注射器）

线速度范围：4.68um/min－133mm/min

最大线性推力：20kgf

控制精度：≤±0.5%（行程≥最大行程的 30%时）

设置方式：全触屏设置

显示方式：7寸彩色液晶屏，同屏幕显示多组通道相关参数

重量：12kg

工作电压：220V/50HZ

外形尺寸：320（L）×273（W）×365（H）mm

工作环境：温度 0℃－40 ℃，相对湿度＜80%

3.功能特点

3.1通道设置

每个通道可分别进行参数设置，也可统一进行“快进”、“快退”、“开始”、“暂停”等操作。

3.2注射器型号确定

每个通道可放置不同品牌、不同规格的注射器（头部1/4-28UNF外牙，尾部M3内牙）。

（1）从列表中查找

厂商品牌中有标准的注射器列表，选中注射器型号后，程序自动调入对应的内径值。

（2）自定义输入

如果注射器程序列表中没有用户使用的注射器，可以直接输入注射器的型号与内径值。该设备可以存储多组用户自定义的注射器内径值。

3.3 目标参数输入

目标参数包括：液量、流速、时间。选择输入任意两个参数，另一个参数系统直接得出。

4.图形界面特点

注射器规格库的显示，可以根据需要选择相应的类型；

各通道当前的运行模式、状态，及各通道之间的延时情况；

各通道实时单独操控与所有通道的统一操控。

5.特征图解

（1）操作显示屏；（2）切换阀；（3）气密进样器；（4）推杆；（5）紧固旋钮；

屏幕中的注射通道默认从左到右对应第一至第四通道。

6.连续注液准确性测试报告

7.装箱清单

 8.连续注射外接管路配件清单
