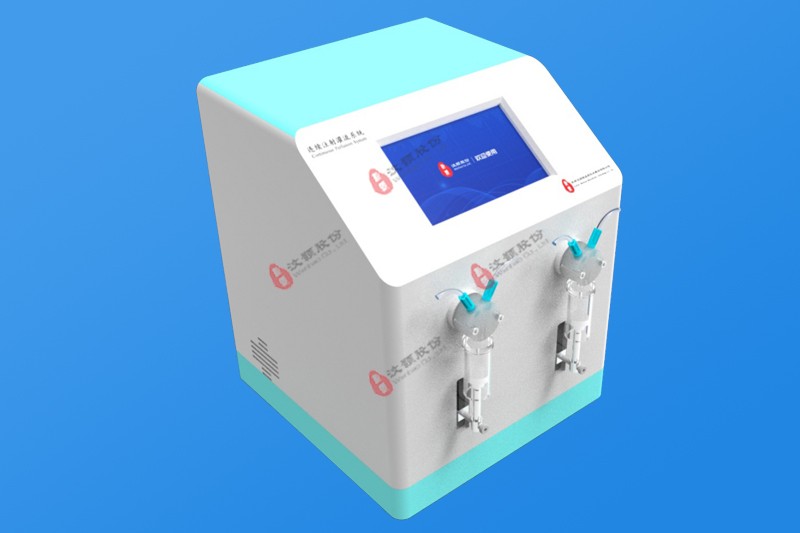

WH-CPS-02 2通道连续注射灌流系统
1.简介
连续注射灌流系统（WH-CPS-02）是汶颢股份自主研发的高精度流体控制设备，该系统具有精密、稳定、抗干扰能力强等特点，可以广泛应用于微流体驱动控制等相关领域。
该设备含有2路推进模块，每路的切换阀只需外接简单管路，即可实现不间断注射液体。使用方便，操作简单，可在开机主界面中完成流体控制的参数设置、修改和查看，参数输入过程中可直接从列表中选取注射器的型号与内径，也可手动输入，然后再输入其他参数（流量、流速、时间、输液类型等）即可，工作过程中可随时暂停任务，且可重新设置各项参数并立即执行。
产品类别：循环进样泵细胞灌流系统，立式注射泵，微量进样泵，微量注射泵。
循环进样泵/细胞灌流系统可用于模拟生理条件下的细胞培养，通常在生物芯片或者细胞流动室上操作。
2.技术参数
工作模式：注液、吸液、先注再吸、先吸再注、连续模式
通道数量：2
最大行程：30mm
注射器规格：250uL－5 mL
行程分辨率：0.078um
每微步注射量：0.856 uL（5 mL注射器）
线速度范围：4.68um/min－133mm/min
最大线性推力：20kgf
控制精度：≤±0.5%（行程≥最大行程的 30%时）
设置方式：全触屏设置
显示方式：5寸彩色液晶屏，同屏幕显示两组通道相关参数
重量：5kg
工作电压：220V/50HZ
外形尺寸：250（L）×220（W）×285（H）mm
工作环境：温度 0℃－40 ℃，相对湿度＜80%
3.功能特点
3.1 通道设置
每个通道可分别进行参数设置，也可统一进行“快进”、“快退”、“开始”、“暂停”等操作。
3.2 注射器型号确定
每个通道可放置不同品牌、不同规格的注射器（头部1/4-28UNF外牙，尾部φ4.5孔）。
（1）从列表中查找
厂商品牌中有标准的注射器列表，选中注射器型号后，程序自动调入对应的内径值。
（2）自定义输入
如果注射器程序列表中没有用户使用的注射器，可以直接输入注射器的型号与内径值。该设备可以存储多组用户自定义的注射器内径值。
3.3 目标参数输入
目标参数包括：液量、流速、时间。选择输入任意两个参数，另一个参数系统直接得出。
4.图形界面特点
Ø注射器规格库的显示，可以根据需要选择相应的类型；
Ø各通道当前的运行模式、状态，及各通道之间的延时情况；
Ø各通道实时单独操控与所有通道的统一操控。
5.特征图解
（1）触摸屏；（2）旋转阀；（3）注射器；（4）旋钮；（5）开关；（6）出风口。
6.操作界面说明
6.1 分立操作
（1）打开电源，进入如下界面。
（2）该界面是“分立操作”界面，在该界面中，可以对任一通道分别进行操作和设置参数。“开启”按钮表示该通道处于开启状态，此时可以通过相应的“快退”、“快进”、“开始”、“暂停”按钮对该通道进行单独操作。点击“开启”按钮会变成“关闭”，表示当前通道处于关闭状态，无法进行工作，以及无法进行“快退”、“快进”、“开始”、“暂停”等操作。
（3）点击“设置”按钮进入如下界面，可对当前通道进行参数设置。
6.2 整合操作
点击“整合操作”按钮，可通过同步操作下的“快退”、“快进”、“开始”、“暂停”等按钮对2个通道进行统一操作。
6.3 连续操作
在整合操作界面中，可通过连续操作下的“开始”按钮操作连续流道。
6.4【注射器厂商品牌】
本系统默认使用标配的玻璃注射器，用户也可以根据实际需要进行选型，本系统自带了数十种不同厂家不同规格的注射器型号，若未能找到匹配的型号，用户可选择进入【自定义规格】，然后自行定义型号、内径。
6.5【上下极限设置】
用户操作时根据需要设置上下极限，设置好后，系统自动计算最大运行距离。
6.6【运行模式】
包括：注液、吸液、先吸后注、先注后吸、连续模式。
6.7【设定模式】
即选择“流量”、“流速”、“时间”三个参数中任意两个进行输入，包括“流量+时间”、“流速+时间”、“流量+流速”。
6.8【流量】
液体的体积单位：mL、uL。
6.9【流速】
单位：mL/s、mL/min、mL/hr、uL/s、uL/hr、uL/min。
6.10【时间】
单位：h、min、s。
7.操作过程
电源接口和开关安装在注射泵背面，通过标配电源线给仪器供电，按红色开关，打开仪器。
8.注射器的安装
先将玻璃注射器旋入旋转阀1/4-28螺纹孔；再将旋钮穿过注射器活塞孔旋入推块。
9. 管路连接
连续注射泵灌流系统（双通道）准确性测试数据：
| 设定流速 | 测试数据 | 通道1# | 通道2# | 针型规格 |
| 10ul/min | 初始质量（g） | 16.6638 | 17.2089 | 1ml |
| 结束质量（g） | 16.5656 | 17.1103 | ||
| 实际液量（ul） | 98.20 | 98.60 | ||
| 测试时间（min） | 10.00 | 10.00 | ||
| 测试流速（ul/min) | 9.82 | 9.86 | ||
| 相对误差 | 1.80% | 1.40% | ||
| 30ul/min | 初始质量（g） | 17.0458 | 17.5939 | 1ml |
| 结束质量（g） | 16.746 | 17.2926 | ||
| 实际液量（ul） | 299.80 | 301.30 | ||
| 测试时间（min） | 10.00 | 10.00 | ||
| 测试流速（ul/min) | 29.98 | 30.13 | ||
| 相对误差 | 0.07% | 0.43% | ||
| 100ul/min | 初始质量（g） | 17.5285 | 20.9434 | 2.5ml |
| 结束质量（g） | 16.5247 | 19.9375 | ||
| 实际液量（ul） | 1003.80 | 1005.90 | ||
| 测试时间（min） | 10.00 | 10.00 | ||
| 测试流速（ul/min) | 100.38 | 100.59 | ||
| 相对误差 | 0.38% | 0.59% | ||
| 200ul/min | 初始质量（g） | 19.729 | 23.2697 | 2.5ml |
| 结束质量（g） | 17.7107 | 21.2582 | ||
| 实际液量（ul） | 2018.30 | 2011.50 | ||
| 测试时间（min） | 10.00 | 10.00 | ||
| 测试流速（ul/min) | 201.83 | 201.15 | ||
| 相对误差 | 0.91% | 0.58% | ||
| 300ul/min | 初始质量（g） | 20.2954 | 24.2668 | 5ml |
| 结束质量（g） | 17.275 | 21.2454 | ||
| 实际液量（ul） | 3020.40 | 3021.40 | ||
| 测试时间（min） | 10.00 | 10.00 | ||
| 测试流速（ul/min) | 302.04 | 302.14 | ||
| 相对误差 | 0.68% | 0.71% | ||
| 500ul/min | 初始质量（g） | 27.5232 | 27.9808 | 5ml |
| 结束质量（g） | 22.5035 | 22.9624 | ||
| 实际液量（ul） | 5019.70 | 5018.40 | ||
| 测试时间（min） | 10.00 | 10.00 | ||
| 测试流速（ul/min) | 501.97 | 501.84 | ||
| 相对误差 | 0.39% | 0.37% | ||
| 测试结论 | 相对误差在2%以内，测试结果合格。 | |||
| 备注 | ||||
装箱清单
| 名称 | 单位 | 数量 |
| WH-CPS-02连续注射灌流系统 | 台 | 1 |
| 电源线 | 根 | 1 |
| 注射器 | 个 | 选配 |
| 质检报告 | 份 | 1 |
| 合格证 | 份 | 1 |
| 说明书 | 份 | 1 |
| 保修卡 | 份 | 1 |
连续注射外接管路配件清单
| 名称 | 单位 | 数量 |
| Y型内牙三通 | 个 | 2 |
| 螺纹套管 | 套 | 10 |
| Ø3PU连接管 | M | 3 |
