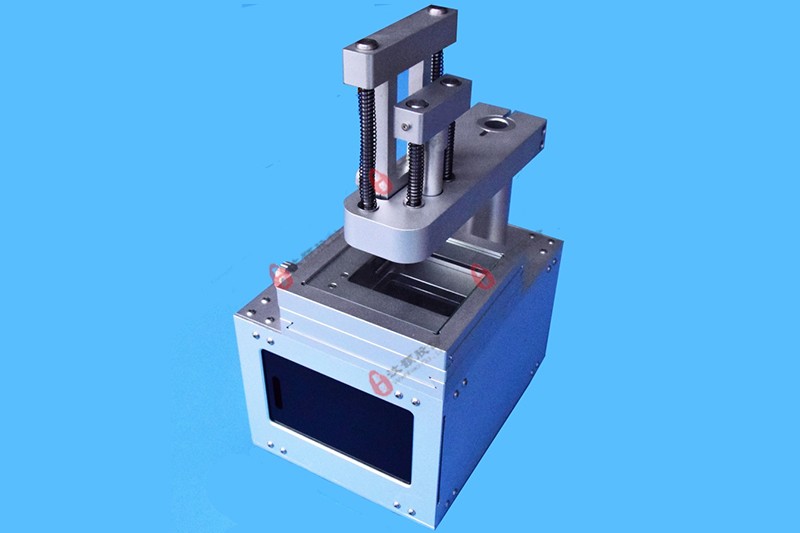

WH-CP-01 切割打孔一体机
描述
产品简介
WH-CP-01型PDMS切割打孔一体机是把对PDMS进行切割、打孔工序，集成在一台设备上完成。通过高清彩色工业相机在电脑显示上成像观察，配合调节XY轴滑台，提高PDMS打孔和切割位置的准确性。
切割打孔机一体机同时具备PDMS等软质芯片切割和打孔两项功能，该款产品将打孔刀头和切割刀片分别固定在仪器上部，刀片与刀头高度可调节，按压手柄可实现垂直打孔和裁切芯片。尤其重要的是，仪器配置了显微镜，将打孔与切割的区域局部放大，在X-Y轴微调装置辅助下，实现精确切割与定位打孔，切割打孔一体机采用机械结构设计，具有省力，对准较方便，减少切割不齐，切割边出现毛刺等几率。
技术参数
针头外径规格：0.7/0.8/0.9/1.07/1.26/1.47/1.66/1.8/2.1/2.4/2.8/3.0/3.45/4mm；
刀片切割尺寸范围：60*60mm；
刀片切割厚度范围：＜10mm；
针头打孔厚度范围：＜13mm；
相机组件放大倍数：30倍；
外形尺寸：260(L)*200(W)*416.5(H)；
重量：7.0kg；
工作环境: 温度5℃-40 ℃，相对湿度＜80 %；
图解特性
1：切割组件 2：打孔组件 3：微调平台 4：设备箱体 5：相机组件
放置及安装
3.1放置
（1）此设备应放置在稳固的水平操作台上，应保证PDMS切割打孔一体机处于平稳状态。
（2）此设备应放置在通风、干燥、无腐蚀性气体、无大量尘埃的洁净环境中使用。设备应远离高温及蒸汽，避免暴露在阳光下直射。
3.2安装
将USB数据线连接电脑。电脑安装AMCAP应用软件。
附表：打孔针头选型表
| 规格 | 内径mm | 外径mm
选配 |
针长mm | |
| WH-DK-08G | 3.3 | 4 | 13 | |
| WH-DK-10G | 2.95 | 3.45 | 13 | |
| WH-DK-11G | 2.54 | 3 | 13 | |
| WH-DK-12G | 2.2 | 2.8 | 13 | |
| WH-DK-13G | 1.9 | 2.4 | 13 | |
| WH-DK-14G | 1.6 | 2.1 | 13 | |
| WH-DK-15G | 1.4 | 1.8 | 13 | |
| WH-DK-16G | 1.26 | 1.66 | 13 | |
| WH-DK-17G | 1.07 | 1.47 | 13 | |
| WH-DK-18G | 0.86 | 1.26 | 13 | |
| WH-DK-19G | 0.67 | 1.07 | 13 | |
| WH-DK-20G | 0.6 | 0.9 | 13 | |
| WH-DK-21G | 0.5 | 0.8 | 13 | |
| WH-DK-22G | 0.4 | 0.7 | 13 |
*注：如需要更大尺寸的打孔针头，选我们另外一台专用仪器：台式打孔机（区间从2.0mm—10MM，台式打孔器可根据用户不同需求定制化大尺寸打孔针头，如：加大至14mm）
