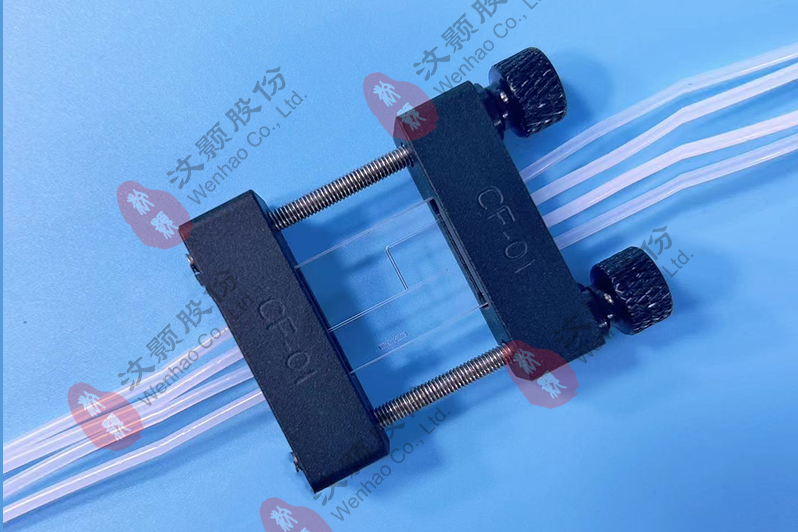

WH-CF-01 标准芯片横款夹具

WH-CF-01 标准芯片横款夹具

标准夹具提供了一种和标准尺寸的微流控芯片快速、可靠的连接方式，我公司生产的标准夹具，通过改变螺杆长度，能够配合一系列的标准芯片使用。标准芯片厚度为4.0mm，宽度为15.0mm，长度范围为15.0到120.0mm。客户可以订购标准芯片或者定制芯片，配合标准夹具使用，从而完成一系列微流控单元操作，包括微液滴形成，多层液滴形成，溶液混合等等。

点击下载专利证书>>

标准芯片横款夹具使用优势

u 体积小，质量轻，便携性强；

u 化学稳定性强，抗腐蚀；

u 配合小尺寸芯片使用，成本低；

u 温度和压力耐受范围广；

u 死体积小；

u 可配合光学检测系统，便于实验观察。

规格

装配过程

1.将PTFE管插入弹垫中，PTFE管头距弹垫出口处约1mm，然后将插好管子的弹垫放置在上、下两片夹具对应的位置上。

2.将标准芯片放置在两片夹具之间，装配侧面两个定位螺杆，尾部拧上螺帽，并调整芯片位置，最后用手拧紧螺杆，夹具组装完成。

*注：以上图片仅为示意图，以实物为准。

标准配件表

组件名称	数量	图片	组件名称	数量	图片
夹具体	2套		弹垫	4片
M3*60 螺杆	4根		M3*90 螺杆	2根
M3  螺母	4个		PTFE管子 (Φ1.6*Φ0.6)	4米
M3内六角扳手	1只

使用注意事项：

1) 用手拧紧螺杆时，请两边交替拧紧，防止夹碎芯片；

2) 实验前验证夹具是否漏液，如漏液，压紧密封垫，继续交替拧紧侧面螺杆，调整至不漏液为止；

3) 芯片使用完成后，请将侧面的螺杆松开，防止芯片因为长期的应力作用剥落；

4) 因产品配件较小，当心配件遗失，如缺少任何部件，请与我司客服联系购买。
