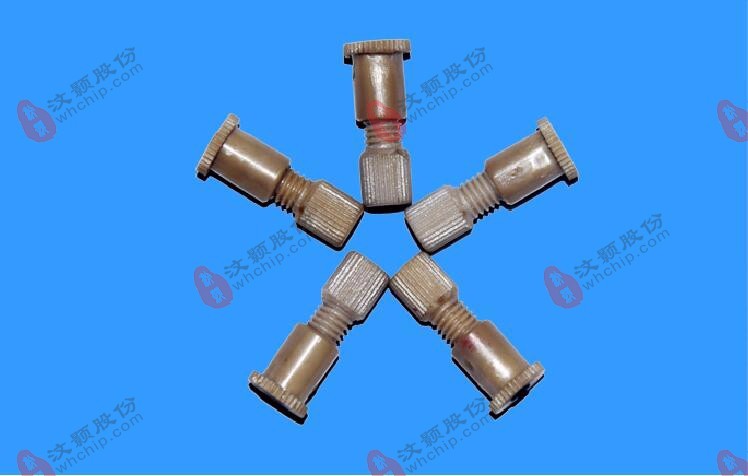

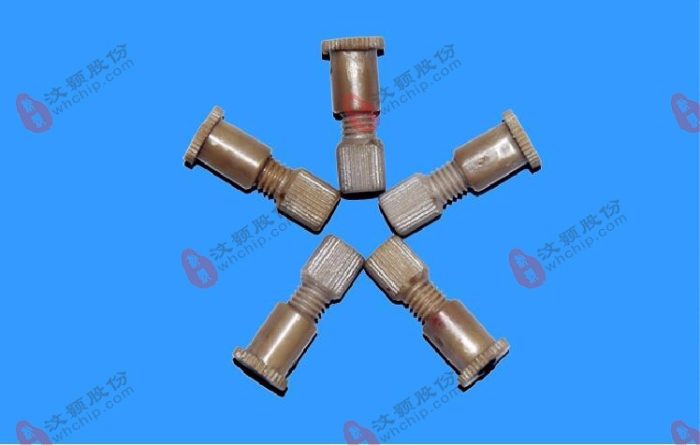

PEEK转接头可用于各种配套尺寸导管的连接,可根据实际需要选择二通、三通和四通转接头。PEEK材质的接头可用胶水粘附在硅片、玻璃、PMMA等材质芯片的进样口,配合外径1.6mm的硬质导管使用或配夹具使用。

PEEK接头是微流控芯片最常用的配件,通过最简单的方法解决了宏观流体到微观流体的转换,该接头使用方法简单,成本较低,对操作人员要求较低。PEEK材质耐受性较强,且不会污染流体样品,因此受到微流控芯片领域研究人员的青睐。

点击下载使用说明书>>

产品特点

1)PEEK接头可在硅片、石英、玻璃以及有机聚合物等硬质芯片上使用;

2)PEEK(聚醚醚酮)材料性能优异,耐高温 260℃、机械性能优异、自润滑性好、耐腐蚀、阻燃、耐剥离性、耐磨;

3)尺寸精度比通用塑料高;

4)原材料成分符合欧盟及美国 FDA 关于食品药品反应性的规定,尤其适用于医疗、制药和食品加工业。

操作步骤

1.材料

丙烯酸酯结构胶(AB胶),PEEK接头,PEEK底座,玻璃芯片,注射器针头,无尘布,铝箔,雕刻刀,PTFE导管

2.步骤

(1)准备好上述材料,用无尘布将需要粘的PEEK底座和芯片擦干净。

准备好PKKE

(2)在铝箔上调配AB胶,A胶与B胶比例为1:1,用注射器针头将A胶与B胶调配均匀。AB胶混合后会很快凝固,需要即配即用。

混合AB胶水

(3)用注射器针头蘸取AB胶,整齐、均匀地涂抹于PEEK底座上;AB胶涂抹要适量,胶太多会堵住芯片孔,胶太少两个接触面间会有缝隙,封合不紧密。

涂抹AB胶水

(4)对准芯片上待粘结的孔,将涂抹上AB胶的PEEK底座放到需要粘的孔上,稍微用力旋转并按压一下PEEK底座,一方面可以使其固定于芯片上,另一方面可以避免存在于PEEK底座和芯片之间的间隙;但也不要太过用力按压接头,太过用力按压会导致AB胶堵住进样孔。

peek接头使用步骤

(5)在水平桌面上静置一会,AB胶完全固化后,适当修饰掉边缘多余的AB胶。

AB胶去除边缘

(6)安装上PEEK接头和PTFE 导管。

peek接头使用步骤

可提供PEEK接头规格

PEEK接头处理图
