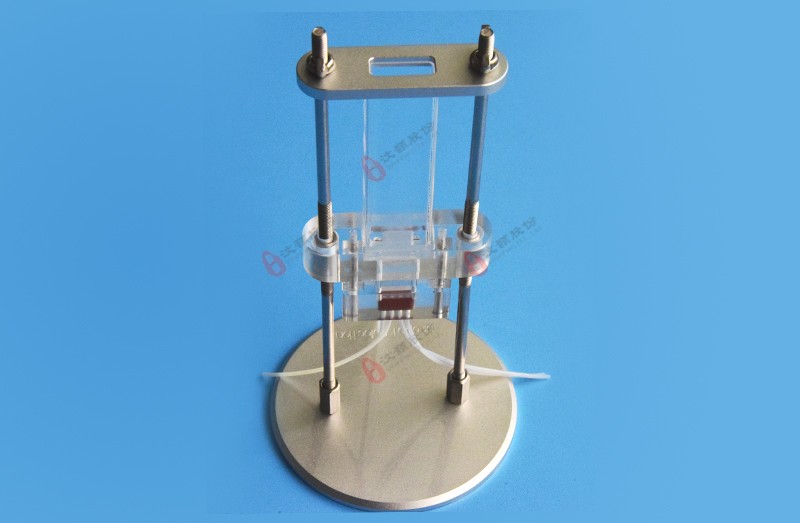

微液滴收集装置

一、产品简介

液滴收集装置是一款集液滴产生、收集、分析模块于一体的装置，是食品科学、药物输送、粒子合成等研究领域的理想系统。

我公司生产的液滴收集装置，可产生直径10-250 μm的单分散微液滴。液滴收集装置中芯片与收集液直接接触，产生的液滴从出口直接进入收集液中，避免了液体流动扰动和液滴融合，另外，可以在收集固化模块利用紫外固化液滴，从而得到多功能的聚合物粒子。

二、 产品优势

? 液滴尺寸可控，从10到250 μm可以调节；

? 液滴单分散性强，产生速率可控；

? 体积小，质量轻，便携性强；

? 可以结合紫外固化液滴；

? 避免了液体流动扰动和液滴融合；

? 便于对液滴的收集和后续操作。

三、应用

? 产生的液滴产品可以用于多种领域，如营养学、化妆品和材料科学方面；

? 合成用于诊断学和生物学中的微球；

? 设计控制药物分散的乳液液滴；

? 初级研究和批量生产液滴的理想化装置。

四、技术说明

五、装配示意图

六、装配过程

6.1装配材料

6.2组装步骤

1） 将PTFE管插入弹垫中，PTFE管头距弹垫出口处约1mm，然后将插好管子的弹垫放置在芯片固定座的对应位置上。

2） 将芯片固定座位置调整好，用螺钉固定住。

3） 将标准芯片放置在芯片固定上下座之间，轻拧上螺丝，通过芯片限位柱调整芯片固定上下座和芯片位置。

4） 将上一步的装置插入支架上，在石英管固定座（下）上放上石英管，将石英管固定座（上）插入支架，过程中用手固定石英管。

5） 拧上两个羊角头螺母，夹具组装完成。

七、注意事项

1) 用六角扳手拧螺钉时，两边交替慢慢拧紧，防止夹碎芯片。

2) 由于垫圈尺寸较小，大力拧紧时垫圈易变形，所以需要重复多次调整至不漏液为止。

3) 支架一般不需要拆卸，如果松了，请用对应扳手拧紧。

4) 实验前试一下夹具是否漏水，如果漏水，调节一下螺钉，直至不漏水为止。

5) 芯片使用完成后，请将夹具的螺钉松开，防止芯片和垫圈因为长期的应力作用有损坏。

6) 实验后，请保持夹具干净、干燥，防止腐蚀螺钉。

7) 玻璃芯片和石英管都是易碎产品，请注意轻拿轻放。

本说明书的内容及本产品的技术信息如有变更，恕不另行通知。

八、标准组件配件

注：因产品配件较小，当心配件遗失，如缺少任何部件，请与我司客服联系购买。
